Инжиниринговые услуги в части разработки тестовых модулей и проведение сертификационных испытаний ЭКБ.
Цель:
Формирование тестовых последовательностей и задания режимов работы исследуемых микросхем. (расшифровка задачи ниже)
Требования:
Желательная среда разработки Altium Designer
Желательная среда разработки Altium Designer
Что должно быть в решении?
Блок-схема БФК, схема электрическая принципиальная, перечень электронных компонентов и обоснование их выбора, планы по дальнейшему развитию и модернизации. Не использовать готовые конструкторы (Arduino и прочее).
Блок-схема БФК, схема электрическая принципиальная, перечень электронных компонентов и обоснование их выбора, планы по дальнейшему развитию и модернизации. Не использовать готовые конструкторы (Arduino и прочее).
Критерии:
Доступность применяемых компонентов, модернизируемость (возможность расширения функционального назначения), ремонтопригодность.
Доступность применяемых компонентов, модернизируемость (возможность расширения функционального назначения), ремонтопригодность.
Итоговый продукт:
Блок-схема БФК, схема электрическая принципиальная, перечень электронных компонентов
Блок-схема БФК, схема электрическая принципиальная, перечень электронных компонентов
Как заказчик поймет, что ваше решение подходит?
Проанализировав предложенные решения
Проанализировав предложенные решения
Блок функционального контроля

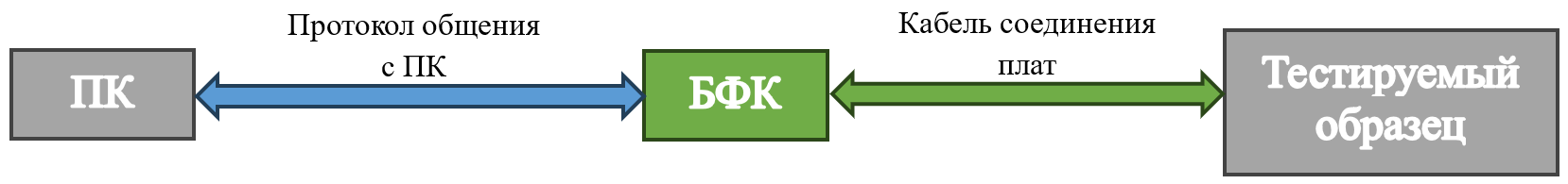

Блок функционального контроля (БФК) представляет собой одноплатное устройство с возможностью подключения к компьютеру для программирования с логическими и/или аналоговыми выводами, которые подключаются к испытываемой микросхеме.
Типовой состав БФК: управляющий микроконтроллер, набора ЦАП/АЦП для аналоговых входов, буферы ввода/вывода на базе, например, ПЛИС или других микросхем для логических уровней, различная периферия для обеспечения стабильной работы компонентов.
Напряжение питания платы может обеспечиваться как от ПК, так и отдельным разъемом. В случае использования отдельного разъема необходимо написать требования к входному напряжению.
Напряжение питания платы может обеспечиваться как от ПК, так и отдельным разъемом. В случае использования отдельного разъема необходимо написать требования к входному напряжению.
Основная задача БФК задать электрический режим тестируемой микросхемы, проанализировать результат и выдать его на ПК. Например, если для тестирования подключена ОЗУ, то БФК должно записать в тестируемую ОЗУ определенных код (шахматы, инкремент, декремент и т.п.), затем считать записанный ранее код и сравнить с эталоном, в случае несовпадения выдать информацию по какому адресу выдано неверное значение.
Задача конкурсантов:
- Разработать плату БФК, предоставив блок схему, схему электрическую принципиальную и перечень используемых микросхем;
- Выбрать формат общения платы с компьютером, в этом пункте нет ограничений;
- Выбрать разъемы и кабели для соединения БФК и тестируемого образца, требования по количеству линий, частоте и передаваемым данным приведены в задании;
- Обосновать выбор компонентной базы. Почему был выбран тот или иной контроллер, например, в состав входят нужные АЦП/ЦАП или есть требуемое количество портов.
